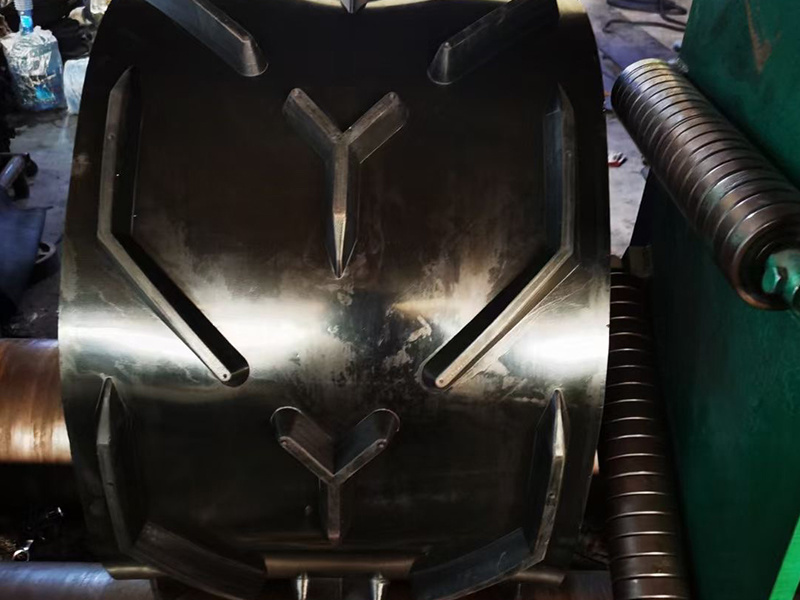

花纹输送带
花纹输送带
一、用途
适用于≤40度倾角的粉状、颗粒状、小块物料输送，也可输送包装袋物料，在煤矿、电力、化工、粮食等行业广泛使用。
二、特点
特点：花纹形状：“八”型，“V”型等；
| 型式 | “八”字型花纹 | “八”字型花纹 | “V”字型花纹 |
| 带宽 | 400-800mm | 400-1400mm | 300-1050mm |
| 花纹高 | 7(mm) | 8(mm) | 5(mm) |
| 花纹宽 | 12120(mm) | 18/20(mm) | 12(mm) |
| 花纹间距 | 200(mm) | 250(mm) | 80(mm) |
| 花纹角度 | 90° | 90° | 120° |
注：花纹形状可根据用户要求另行设计。
三、结构
四、 标准规范
| 强度 (KN/m） |
层数 | 骨架类型 | 带宽(mm) | ||||||||
| 500 | 600 | 750 | 800 | 900 | 1000 | 1050 | 1200 | 1400 | |||
| 160 | 2 | NN /EP | ● | ● | ● | ● | |||||
| 250 | 2~3 | NN /EP | ● | ● | ● | ● | ● | ● | |||
| 315 | 2~4 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 400 | 2~4 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ● | |
| 500 | 2~5 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ||
| 630 | 3~6 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ||
| 800 | 3~6 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ||
| 1000 | 3~6 | NN /EP | ● | ● | ● | ● | ● | ● | ● | ||
| 1250 | 3~6 | NN /EP | ● | ● | ● | ● | ● | ||||
| 1400 | 3~6 | NN /EP | ● | ● | ● | ● | |||||
| 1600 | 4~6 | NN /EP | ● | ● | ● | ||||||
| 2000 | 4~6 | NN /EP | ● | ● | ● | ||||||
| 2500 | 5~6 | NN /EP | ● | ● | |||||||
五、 覆盖胶性能
根据ISO14890-2013标准要求：
| 类型 | 拉伸 强度(ISO37) Mpa |
扯断伸长率(ISO37) % |
磨耗(ISO4649) mm3 |
| H | 24 | 450 | 120 |
| D | 18 | 400 | 100 |
| L | 15 | 350 | 200 |
上表标准值有助于对实际运用过程中选择合适的覆盖胶，对于覆盖胶的耐磨及耐切割性能的可靠评估不能单独由拉伸强度、伸长率以及磨耗来决定。
| 德标DIN-22102 | ||||||
| 等级 | 拉伸强度≥Ma | 拉断伸长率≥M% | 磨耗量≥mm3 | 布层间粘合强度( N/mm) | 覆盖层与布层间粘合强度(/mm ) | |
| 覆盖层厚度0.8~1.5mm | 覆盖层厚度>1.5mm | |||||
| W | 18 | 400 | 90 | ≥5 | 3.5 | 4.5 |
| X | 25 | 450 | 120 | |||
| Y | 20 | 400 | 150 | |||
| Z | 15 | 350 | 250 | |||
| 英标BS 490 | ||||||
| 等级 | 拉伸强度≥Ma | 拉断伸长率≥M% | 磨耗量≥mm3 | 布层间粘合强度( N/mm) | 覆盖层与布层间粘合强度(/mm ) | |
| 覆盖层厚度0.8~1.5mm | 覆盖层厚度>1.5mm | |||||
| M | 24 | 450 | - | ≥5.25 | 3.15 | 4.5 |
| N | 17 | 400 | - | |||
| 澳标AS 1332-2000 | ||||||
| 等级 | 拉伸强度≥Ma | 拉断伸长率≥M% | 磨耗量≥mm3 | 布层间粘合强度( N/mm) | 覆盖层与布层间粘合强度(/mm ) | |
| 覆盖层厚度0.8~1.5mm | 覆盖层厚度>1.5mm | |||||
| A | 17 | 400 | 70 | 6 | 4 | 4.8 |
| E | 14 | 300 | - | |||
| F | 14 | 300 | - | |||
| M | 24 | 450 | 125 | |||
| N | 17 | 400 | 200 | |||
| S | 14 | 300 | 250 | |||
| S* | 12 | 300 | 250 | |||
| 南非SANS 1173:2005 | ||||||
| 等级 | 拉伸强度≥Ma | 拉断伸长率≥M% | 磨耗量≥mm3 | 布层间粘合强度( N/mm) | ||
| 覆盖层与布层间粘合强度(N/mm) | ||||||
| A | 18 | 400 | 90 | ≥7 | ≥5 | |
| X | 25 | 450 | 120 | |||
| M | 24 | 450 | 150 | |||
| N | 20 | 400 | 250 | |||
尼龙多层织物芯输送带的规格及技术参数
| 织物类型 | 织物构造 | 织物型号 | 胶布厚度(mm/p) | 强度系列(N/mm) | 覆盖胶厚度 | 宽度范围(mm) | ||||||
| 经 | 纬 | 2层 | 3层 | 4层 | 5层 | 6层 | 上覆盖层 | 下覆盖层 | ||||
| 尼龙 | 棉纶 | 棉纶 | NN-100 | 1.00 | 200 | 300 | 400 | 500 | 600 | 0-12 | 0-10 | 300-2500 |
| NN-125 | 1.05 | 250 | 375 | 500 | 625 | 750 | ||||||
| NN-150 | 1.10 | 300 | 450 | 600 | 750 | 900 | ||||||
| NN-200 | 1.20 | 400 | 600 | 800 | 1000 | 1200 | ||||||
| NN-250 | 1.40 | 500 | 750 | 1000 | 1250 | 1500 | ||||||
| NN-300 | 1.60 | 600 | 900 | 1200 | 1500 | 1800 | ||||||
粘合强度，延伸性能符合下表
| 粘合强度、延伸性能 | |||||
| 带芯材料 | 粘合强度 | 延伸性能 | |||
| 布层间N/mm | 覆盖层与布层间N/mm | 全厚度纵向拉断伸长率 | 全厚度纵向参考力伸长率 | ||
| 覆盖层厚度≤1.5mm | 覆盖层厚度≥1.5mm | ||||
| 聚酯帆布 | ≥5 | ≥4.5 | ≥5 | ≥10% | ≤4%6 |
胶带的覆盖性能符合下表
| 胶带的覆盖层性能 | |||||
| 覆盖层级别 | 拉伸强度 | 拉断伸长率 | 磨耗量 | 老化后拉伸强度和拉断伸长率变化率 | |
| Mpa | Kgf/cm2 | % | mm3 | % | |
| H | ≥24 | ≥240 | ≥450 | ≤120 | -25~ +25 |
| D | ≥18 | 180 | ≥400 | ≤100 | -25~ +25 |
| L | ≥15 | 150 | ≥350 | ≤200 | -25~ +25 |
FAQ
如何存储聚酯传送带 ?
请按照以下建议/准则进行存储,
• 存放在黑暗的房间中，以防止紫外线，水分和湿度
• 使用保鲜膜
• 避免暴露于极端温度
• 将小皮带放在密封的塑料袋中，然后
• 将重腰带放在柔软的橡胶泡沫用品上。
如何修复尼龙织物输送带 ?
请与我们联系。
如何清洁传送带 ?
以下是传送带的一般清洁技巧
• 安装前清洁
• 用软布擦拭光泥士
• 转移到擦洗堆积
• 清洁后确保干燥皮带
纸盒包装可用于织物输送带吗 ?
是的。如果需要避免磨损，我们可以在盒式包装中订购您的订单。
